Anda boleh mengecilkan hampir setiap keputusan kabel pemanasan kawasan berbahaya kepada empat soalan: apakah yang dibenarkan oleh klasifikasi kawasan, kelas suhu yang mesti dikekalkan oleh kabel, tugas yang perlu dilakukannya dan sama ada penamatan dan kawalan membawa kelulusan yang sama seperti kabel. Jawab mereka dalam susunan itu dan senarai pendek biasanya jatuh kepada dua atau tiga calon.
Garis kondensat 6-inci membuat titik itu. Ia memerlukan 80 °C mengekalkan suhu, melihat 150 °C keluar wap dua kali setahun, terletak di kawasan Zon 1 dengan kumpulan gas IIB dan kelas T3, dan berjalan 320 m. Ubah satu fakta dan jawapannya berubah. Naikkan wap keluar kepada 200 °C dan kabel berpenebat mineral menjadi satu-satunya pilihan yang selamat. Regangkan larian hingga 3 km dan pengesanan kesan kulit mula bersaing.
Empat Keputusan, dalam Perintah Yang Penting
Gunakan empat penapis ini sebelum anda membuka katalog, kerana setiap penapis mengalih keluar pilihan daripada menambahkannya.
- Klasifikasi kawasan dan kumpulan gas atau habuk. Zon 1, Zon 2, kumpulan dan penilaian habuk memutuskan perkara yang boleh dipasang sama sekali.
- Kelas suhu dan suhu proses maksimum. Ini menetapkan siling suhu permukaan untuk sarung kabel, bukan sahaja untuk paip.
- Kewajipan. Kekalkan suhu, saiz paip, penebat, ambien, voltan bekalan dan panjang larian tetapkan watt per meter yang sebenarnya anda perlukan.
- Perkakasan sistem. Plumbum sejuk, kotak simpang, termostat, penderia dan perlindungan kerosakan tanah menentukan sama ada kelulusan itu kekal dalam pemasangan.
Balikkan susunan dan anda mendapat kegagalan projek klasik: kabel dibeli pada harga, kemudian reka bentuk semula enam minggu sebelum permulaan kerana kotak simpang adalah IP66 dan bukannya Ex e.
Langkah 1: Baca Pengelasan Kawasan dan Kelas Suhu Bersama
Zon dan Bahagian menerangkan risiko yang sama dengan kertas kerja yang berbeza
Amalan IEC dan ATEX membahagikan tumbuhan kepada zon, manakala Amerika Utara menggunakan bahagian. Zon 1 secara amnya menyamai Kelas I, Bahagian 1 dan Zon 2 bersamaan dengan Bahagian 2. Akibat praktikalnya mudah: kabel yang diperakui untuk Divisyen 2 tidak akan memenuhi spesifikasi Zon 1, walaupun kedua-dua perihalan itu boleh ditukar ganti dalam dokumen tender.
| Lokasi (IEC / ATEX) | Setara dengan Amerika Utara | Apakah maksud pengesanan haba |
|---|---|---|
| Zon 0 | Kelas I, Bahagian 1 (jarang berlaku) | Pengesanan biasanya dikecualikan; litar yang selamat secara intrinsik sahaja |
| Zon 1 | Kelas I, Bahagian 1 | Penjejakan Ex e atau Ex d dengan penamatan diperakui; kebanyakan talian petrokimia |
| Zon 2 | Kelas I, Bahagian 2 | Tahap perlindungan yang lebih rendah diterima; tetingkap kerosakan adalah pendek, bukan sifar |
| Zon 21 / 22 | Kelas II, Bahagian 1/2 | Penutup kedap habuk ditambah kawalan suhu permukaan |
Kelas suhu ialah had permukaan, bukan penilaian produk
Kelas suhu gas atau habuk yang ada mengehadkan suhu permukaan semua yang dipasang di dalam kawasan: 450 °C untuk T1, 300 °C untuk T2, 200 °C untuk T3, 135 °C untuk T4, 100 °C untuk T5 dan 85 °C untuk T6. Suhu sarung ditetapkan mengikut mana yang lebih panas, cecair proses atau keluaran kabel itu sendiri, dan di situlah kebanyakan projek terperangkap.
- Garisan 100 °C dalam kawasan T4 (135 °C) meninggalkan hanya 35 °C ruang kepala.
- Kitaran keluar wap 150 °C menolak sebarang kabel berkadar T5 atau T6.
- Reka bentuk terkawal, di mana termostat atau pengehad menghentikan kabel mencapai tahap maksimum, selalunya satu-satunya cara untuk mengekalkan kabel keluaran tinggi dalam kelas suhu rendah.
Untuk mod kegagalan yang pensijilan sahaja tidak menghalang, baca nota kami sama ada kabel pemanasan kawal selia adalah selamat untuk digunakan di kawasan berbahaya .
Langkah 2: Padankan Keluarga Kabel dengan Tugas
Bagi kebanyakan kerja paip Zon 1 di bawah 150 °C, pita kawal selia sendiri atau pengehad kuasa ialah jawapan patuh yang paling murah. Di atas itu, atau di mana atmosfera menyerang polimer, kabel berpenebat mineral menang. Pada saluran paip sepanjang beberapa kilometer, pengesanan kesan kulit adalah satu-satunya pilihan praktikal.
| Keluarga kabel | Julat penyelenggaraan biasa | Potong panjang di tapak | Paling sesuai |
|---|---|---|---|
| Kawal selia sendiri | Perlindungan fros hingga 120 hingga 150 °C | ya | Zon 1 or 2 pipe, tank and instrument lines |
| Mengehadkan kuasa | Kira-kira 110 hingga 150 °C | ya | Talian sederhana panjang memerlukan kepadatan keluaran yang lebih tinggi |
| Watt berterusan | 150 hingga 250 °C dan ke atas | Selari ya, siri tidak | Talian suhu tinggi dengan reka bentuk terkawal |
| berpenebat mineral | 400 °C dan ke atas | Tidak, panjang kilang | Suhu tinggi, kakisan, penyalahgunaan mekanikal |
| Kesan kulit | Garis panjang, sehingga kira-kira 200 °C | Tidak | Saluran paip sepanjang beberapa kilometer |
Kabel pengehad kuasa seperti siri ACCCT terletak di antara dua ekstrem: outputnya jauh lebih stabil daripada pita kawal selia sendiri, dan ia masih boleh dipotong mengikut panjang di tapak, yang penting apabila garisan diubah suai semasa pembinaan.
Kabel Pengesanan Haba Pengehadan Kuasa ACC-CT untuk Talian Proses Output mengehadkan kuasa yang stabil, fleksibiliti potong-ke-panjang medan, dan jaket tahan bahan kimia sesuai dengan penyelenggaraan suhu proses dan perlindungan fros pada talian yang diubah suai. Lihat Produk → Kabel berpenebat mineral ialah sandaran yang sering menjadi pilihan pertama pada talian panas atau terdedah secara mekanikal, kerana ia bertolak ansur dengan suhu sarung yang tidak boleh dicapai oleh polimer dan sarung logamnya memberikan perlindungan mekanikal sebenar kepada konduktor.
Langkah 3: Sarung, Jalinan dan Soalan Kakisan
Jaket polimer tidak boleh ditukar ganti
Jaket PVC standard tergolong dalam perlindungan fros domestik, bukan dalam unit proses. Jaket fluoropolymer menentang hidrokarbon dan kebanyakan pelarut, tetapi ia masih lembut pada suhu tinggi dan beberapa aromatik meresap selama bertahun-tahun perkhidmatan.
Sarung logam wujud kerana sesetengah atmosfera memakan polimer
Platform luar pesisir, kawasan air penyejuk yang kaya dengan klorida dan perkhidmatan masam memusnahkan jalinan keluli tahan karat dengan cepat, itulah sebabnya sarung Alloy 825 wujud. Pada spesifikasi terhad klorida, pilihan sarung adalah keputusan kakisan, bukan keputusan pemasaran.

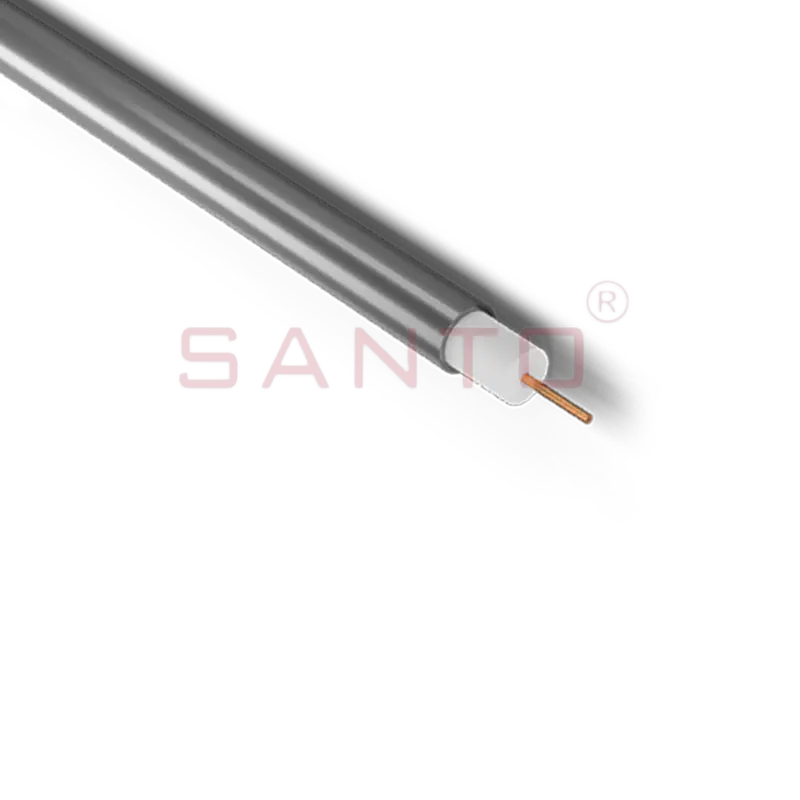

Aloi 825 Kabel Pemanas Bertebat Mineral Bersarung untuk Kawasan Berbahaya Pengesanan haba MI tahan kakisan untuk perlindungan pembekuan suhu tinggi dan penyelenggaraan suhu dalam perkhidmatan luar pesisir, minyak, gas, kimia dan tenaga yang kaya dengan klorida. Lihat Produk → Langkah 4: Penamatan, Kawalan dan Perlindungan Kerosakan Tanah
Sijil kawasan berbahaya kabel berhenti di hadapannya yang sejuk. Walau apa pun plumbum sejuk yang mendarat mesti membawa zon, kumpulan gas dan kelas suhu yang sama, atau pemasangan tidak mematuhi tidak kira betapa baiknya kabel itu.
- Kotak simpang dalam versi Ex e atau Ex d, dengan kelenjar kabel yang diperakui dipadankan dengan diameter kabel.
- Termostat kawasan berbahaya, sama ada jenis aruhan saluran paip atau penderiaan permukaan, jadi litar menghidupkan beban dan bukannya meneka ambien.
- Penderia suhu bekas yang diluluskan. Julat MMP-PT100Ex mengukur sehingga 482 °C, yang meliputi tugas pengesanan keluar wap dan suhu tinggi.
- Perlindungan kerosakan tanah pada setiap cawangan. Amalan IEC dan NEC 427.22 kedua-duanya menjangkakannya, dan 30 mA ialah tahap perjalanan biasa.

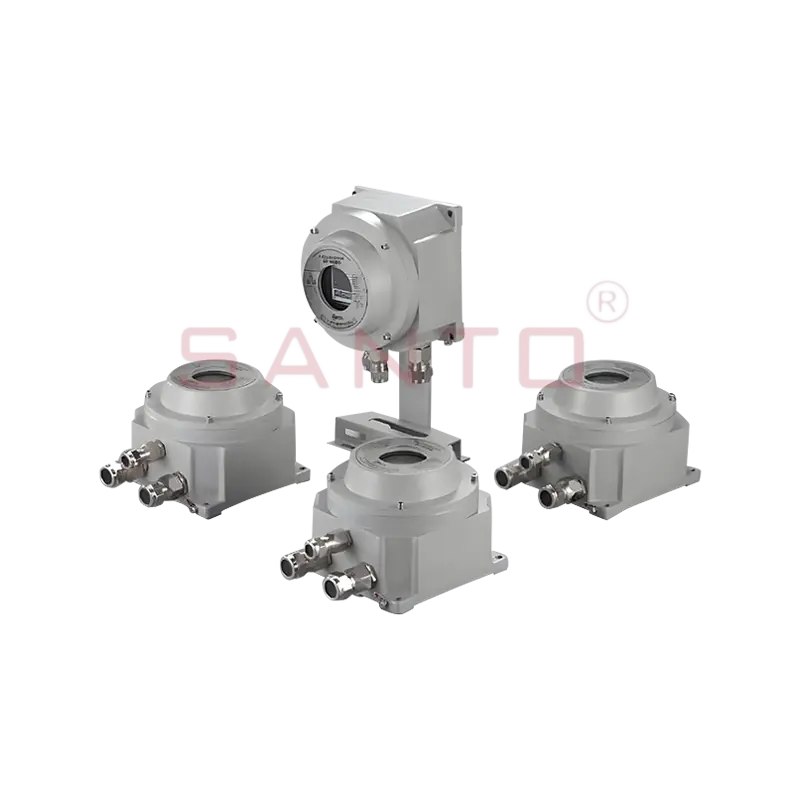

Pengawal Suhu Kalis Letupan HDBK-WK untuk Pengesanan Haba Elektrik Aksesori kawalan suhu terminal pintar menggantikan termostat mekanikal, dengan perlindungan, amaran, pemantauan dan fungsi komunikasi untuk sistem pengesanan elektrik. Lihat Produk → Pemeriksaan Pentauliahan dan Penyelenggaraan Yang Menangkap Masalah Sebenar
Empat cek membayar balik kosnya dalam tahun pertama operasi, dan melangkaunya ialah cara reka bentuk selamat menjadi pemasangan tidak selamat.
- Ukur rintangan penebat pada setiap litar pada 500 VDC sebelum penebat haba ditutup, dan sekali lagi sebelum memberi tenaga.
- Jalankan tinjauan termografi di bawah beban apabila talian telah stabil, dengan kabel bertenaga dan pada suhu proses biasa.
- Semak semula kelas suhu apabila suhu proses atau produk berubah; pematuhan kabel pada 90 °C mungkin tidak pada 140 °C.
- Periksa kotak simpang untuk mengetahui kelembapan pada setiap penutupan, dan simpan lukisan terbina yang menunjukkan penghalaan jejak.
Soalan Lazim
Bolehkah kabel kawal selia sendiri digunakan di Zon 1?
Ya, apabila ia membawa pensijilan kawasan berbahaya yang betul dan suhu sarungnya kekal dalam kelas suhu kawasan itu. Kabel itu sendiri jarang menjadi masalah; penamatan biasanya adalah.
Adakah kawasan berbahaya sentiasa memerlukan termostat?
Tidak. Di Zon 2 dengan suhu penyelenggaraan yang rendah, kabel kawal selia sendiri dan kotak simpang yang diluluskan selalunya mencukupi. Dalam Zon 1 dengan ketumpatan kuasa tinggi, termostat atau pengehad ialah yang memastikan penarafan T sah.
Bolehkah kabel berpenebat mineral dipotong mengikut panjang di tapak?
Secara amnya tidak. Kabel MI dibekalkan dalam panjang kilang dengan penamatan tertutup, jadi memesan panjang yang betul adalah tugas reka bentuk, bukan perincian pemasangan.
Bagaimana jika suhu proses meningkat selepas pentauliahan?
Jalankan semula pemeriksaan kelas suhu dengan segera. Kenaikan suhu talian 30 °C boleh menolak pemasangan yang mematuhi di luar penarafan Tnya, dan pembetulan mungkin merupakan keluarga kabel yang berbeza dan bukannya termostat yang berbeza.
Jika anda mempunyai lukisan klasifikasi kawasan, saiz garisan, butiran penebat dan suhu pengekalan yang diperlukan, pemilihan menjadi latihan kejuruteraan yang singkat dan bukannya perdebatan. Hantar empat item tersebut kepada jurutera kami melalui halaman kenalan dan kami akan kembali dengan keluarga kabel, ketumpatan kuasa dan perkakasan Ex-rated yang sepadan.
